Line-P2 通信线组网/二通道P型调光器

2019-08-27 10:38:12
周渔
41
最后编辑:周渔 于 2019-09-03 17:55:13
简介:通信线组网/二通道P型调光器 。适配恒流PWM、0-10V二合一调光电源,支持2000米通讯线程内1000个调光器群控 。

【产品名称】 通信线组网/二通道P型调光器 (适配恒流PWM、0-10V二合一调光电源,支持 2000米通讯线程内1000个调光器群控 )



【A款产品外观】


实物大约一包烟大小。适合放进大灯里面,无需防水的场景。尺寸:32.4*64.3*89.4mm

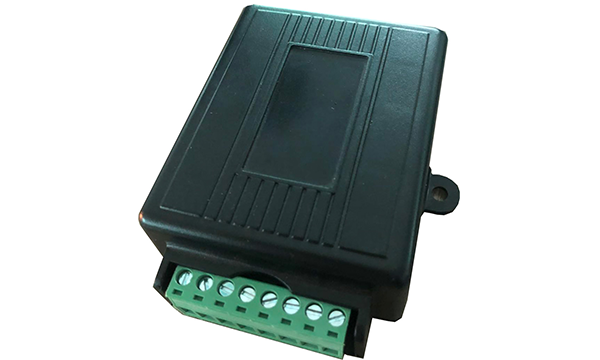

【B款产品外观】


实物大约一个充电宝大小。适合各种场景。 尺寸:100*68.8*42mm


【相关参数】



适配MeshSig美洲通讯制式的网关组网。
适配电源:PWM、0-10V二合一电源(带调光信号线)明纬、英飞特、茂硕的调光电源可以直接适配。

默认PWM频率:1K Hz (非明纬、英飞特、茂硕调光电源,需要测试电源的PWM频率,之后对调光器 进行频率调整才能适配)
功能:调光、调色、开关、光谱定时、集群控制、自由分组。

控制:通过网页、微信小程序、安卓APP控制。

语言:中文、英文、日语、中文繁体。(如需增加语种,请联系售前工程师,一周左右即可增加)

接线:调光器接电源调光信号线,电源正常接灯。
负载:总输出≦800毫安信号电流。单路 输出≦400毫安信号电流。
输入电压:10V1.5A

重量:140g
防水:IP65




【使用说明】


搭配 MeshSig通讯网关实现通讯组网。

使用Drytask系统进行产品添加使用。


【接线方式】



电源正常接灯,调光器接电源上的调光信号线。可以在负载范围内多个电源并联。

调光器和电源之间的衔接,按照产品标签上的正负极接线即可。


【工作原理】通信线组网方案,联系公网的方式取决于网关,选择什么类型的网关,就等于选择了什么类型的联网方式。下图仅供参考。更多联网方式清查询网关类型。目前支持的联接公网的方式,包括WIFI、网线、4G等
