wifi1909集成控制器
联系我们详情
产品功能
产品外观图
标签特写如下图
产品参数
配件清单
使用说明
三极插头插AC 电源，温控、水控、灯控输出线棕色线为火线，蓝色线为零线，每路输出负载不多于 500W ，若多于请使用相应负载的“接触器”，由输出接口控制“接触器”的开关， 4 芯 PWM 调光信号线，棕线一通道，蓝线二通道，绿线三通道，黑线 GND 。
1）温湿度传感器
量程：温度0~85℃±1℃、湿度0-100%±5%，连接第5传感器接口；
2）液位传感器
定位值：缺水、有水、满水，连接第6、7传感器接口，实际安装中去掉提供的接线端子，适当延长至不超过5米的总长度。
水位数据采集线为高低水位 2芯线，检测原理，当低水位信号断开时系统显示有水，当高水位信号断开时系统显示满水，当两个都连通时，系统显示缺水；
水位与控制器内蜂鸣器关联，当检测水箱缺水时，蜂鸣器每分钟鸣叫3次，当满水位触发时，蜂鸣5秒钟；
水位与水泵开关关联，当有水和满水时 水泵才会开启；
每套产品配备两个信号通断型水位传感器，连接水位信号线后，安装在水箱或水桶的高低位处，当水浸泡浮球后，浮球因为水压差异升起，升至上部时将信号断开。
产品联网说明
控制器侧面带有一个复位指示灯一体按钮，常亮时,已连接云端；闪烁时，正在寻网连接云端。
5.控制器未配置连接的wifi热点时默认连接ecxppwifi 密码ecxpp8888 这个热点。
产品使用说明
1） 本产品可分别通过PC网页、微信公众号、微信小程序进行设备的控制及查看传感数据，三者操作大体相同。
2） 其中PC网页地址为： http://www.drytask.com ，微信公众号搜索“DryTask任务管理系统”，微信小程序搜索“DryTask”。
3） 以为微信小程序为例，首先微信小程序搜索“DryTask”,登陆已注册的手机号。
4） 点击下方菜单“更多”项。
5） 选择 ”WIFI”。
6） 添加设备，点击页面“+”号按钮，填入设备ID与设备名称即可。
Q&A
监控温度、湿度、液位等基本种植指数，解决温度控制、水泵控制、灯光控制、液位控制等多项控制管理，适用于种植柜、小型（十几平方）植物工厂和实验室。
产品外观图
标签特写如下图
产品参数
|
产品型号
|
1909
智能控制器
|
|
通信方式
|
WIFI
|
|
输入电压
|
AC100V~240V
|
|
输出电压
|
AC100V~240V/PMW 0~10V 1KHz
|
|
工作温度
|
0℃-65℃
|
|
外壳材料
|
ABS料
|
|
外壳尺寸
|
200*120*55 MM
|
|
单路负载
|
AC100V~240V 最大10A
|
配件清单
|
配件
|
数量
|
|
220V 输出接头
|
4条
|
|
调光输出接头
|
1条
|
|
温湿度传感器
|
1个
|
|
液位传感器
|
2个
|
|
WIFI天线
|
1条
|
使用说明
-
接线说明
三极插头插AC 电源，温控、水控、灯控输出线棕色线为火线，蓝色线为零线，每路输出负载不多于 500W ，若多于请使用相应负载的“接触器”，由输出接口控制“接触器”的开关， 4 芯 PWM 调光信号线，棕线一通道，蓝线二通道，绿线三通道，黑线 GND 。
-
传感器说明
1）温湿度传感器
量程：温度0~85℃±1℃、湿度0-100%±5%，连接第5传感器接口；
2）液位传感器
定位值：缺水、有水、满水，连接第6、7传感器接口，实际安装中去掉提供的接线端子，适当延长至不超过5米的总长度。
-
调光联动说明
当在系统中设置任意一通道的调光数值大1%，灯光的220V输出会接通。
-
水位检测说明
水位数据采集线为高低水位 2芯线，检测原理，当低水位信号断开时系统显示有水，当高水位信号断开时系统显示满水，当两个都连通时，系统显示缺水；
水位与控制器内蜂鸣器关联，当检测水箱缺水时，蜂鸣器每分钟鸣叫3次，当满水位触发时，蜂鸣5秒钟；
水位与水泵开关关联，当有水和满水时 水泵才会开启；
每套产品配备两个信号通断型水位传感器，连接水位信号线后，安装在水箱或水桶的高低位处，当水浸泡浮球后，浮球因为水压差异升起，升至上部时将信号断开。
产品联网说明
-
指示灯说明
控制器侧面带有一个复位指示灯一体按钮，常亮时,已连接云端；闪烁时，正在寻网连接云端。
-
配置连接云端说明
- 准备一个稳定并可访问 www.drytask.com 网址的2.4G WIFI 热点，需要注意热点名称及密码建议使用纯英文加阿拉伯数字组合，若使用特殊符号或中文，将有可能造成后续的配置失败情况出现；
- 将控制器上电，控制器会发出一个“ecxpp_xxxxxxxxxxx”的WIFI热点；
- 使用手机或笔记本电脑连接这个“ecxpp_xxxxxxxxxxx”热点，密码为“12345678”，另外需要注意，由于本控制器不支持WIFI无线桥接上网功能，所以某些移动设备连接后，后台检查不能上网会自动断开热点，那么请关闭这些设置；
- 连接成功后，使用网页浏览器软件，PC电脑建议使用“谷歌浏览器”，安卓手机建议使用“谷歌浏览器”，苹果手机建议使用“safari浏览器”，输入地址192.168.4.1，如下图所示；
在NEW TARGET WIFI和NEW TARGET PWD 文本框中输入准备的WIFI热点名称与密码，然后点击“SUBMIT”按钮，将看见WIFI指示灯闪烁，等待几秒钟，再点击“REFRESH”,将看见控制器连接配置的热点。
5.控制器未配置连接的wifi热点时默认连接ecxppwifi 密码ecxpp8888 这个热点。
- 控制器WIFI 热点说明
1. 修改控制器WIFI热点的登陆密码，连接控制器，使用网页浏览器软件，输入地址192.168.4.1，如下图所示；
2. APPWD:12345678 为当前控制器热点的登陆密码，若需重置请在NEW AP PWD 文本框中输入新的密码，密码只能使用英文或数字组成，长度必须大于8位、小于20位。
3. 新的密码填好后，点击“SUBMIT”，然后点击“REFRESH”，最后将控制器重新上电，这时需要刚才配置的密码登陆控制器。
4. 若忘记控制器WIFI热点的登陆密码，可长按复位指示灯一体按钮，直至WIFI指示灯熄灭 ，然后重新上电，登陆密码将重置为“12345678”。
产品使用说明
- 登记产品
1） 本产品可分别通过PC网页、微信公众号、微信小程序进行设备的控制及查看传感数据，三者操作大体相同。
2） 其中PC网页地址为： http://www.drytask.com ，微信公众号搜索“DryTask任务管理系统”，微信小程序搜索“DryTask”。
3） 以为微信小程序为例，首先微信小程序搜索“DryTask”,登陆已注册的手机号。
4） 点击下方菜单“更多”项。
5） 选择 ”WIFI”。
6） 添加设备，点击页面“+”号按钮，填入设备ID与设备名称即可。
- 产品控制

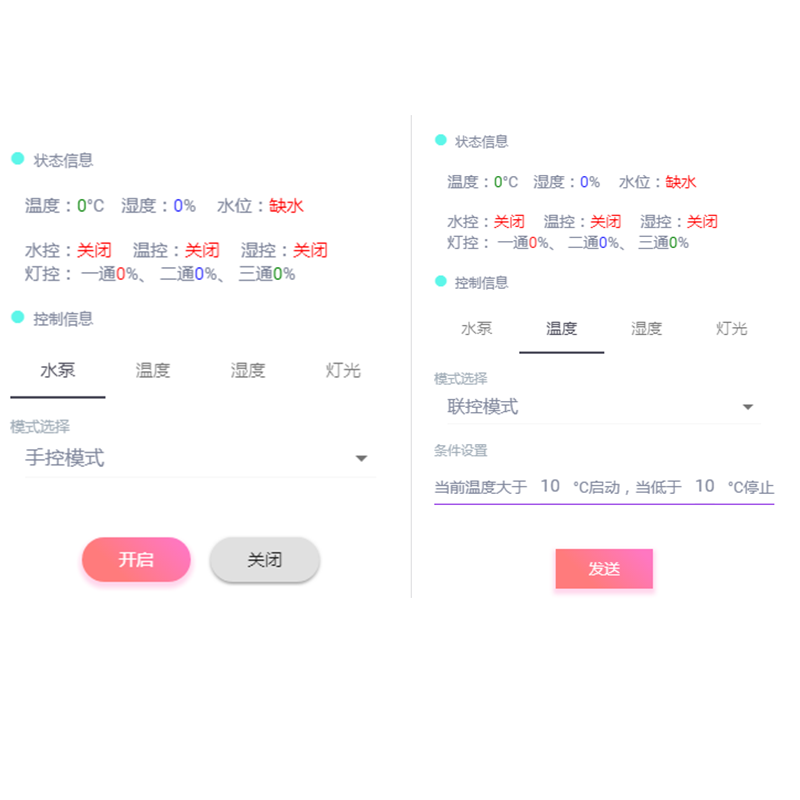

列表中点击产品，打开产品操作界面进行控制。
Q&A
1.
问：控制器是否支持无线桥接功能？
答：不支持。
2.
问：我已配置了控制器连接目标热点，但WIFI指示灯还在闪烁？
答：请确认网络是否正常。
3.
问：控制器一直正常运行，WIFI指示灯突然闪烁；
答：请确认网络是否正常。
4.
问：控制器距目标WIFI热点，距离能够多远；
答：无障碍物情况下，不大于10米。
5.
问：控制器是否支持连接5G的WIFI热点；
答：不支持。
6.
问：什么是控制器WIFI热点和目标WIFI热点，如何区分？
答：控制器WIFI热点可理解为控制器自己发出的WIFI信号，目标WIFI热点可理解为路由器发出的能够访问互联网的WIFI信号。
7.
问：控制器配网的时候请问支持什么软件？
答：手机一般使用内置浏览器或谷歌浏览器即可，若是使用笔记本也可以使用谷歌浏览器或其它支持高速模式的浏览器。
